變電站作為電力系統能量轉換與分配的樞紐，其安全、穩定、高效運行離不開各類一次主要設備的協同工作。本文將對變電站中的關鍵一次設備——開關柜、變壓器以及并聯電容器及其配套設備進行系統介紹，以闡明其功能、結構及在系統中的作用。
一、開關柜：電力系統的控制與保護單元
開關柜是變電站中用于集中安裝開關設備、測量儀表、保護電器和輔助設備的成套配電裝置。其主要功能是在電力系統正常運行時用于分合電路，在故障時能迅速切斷故障電流，保護電力設備和線路，并對運行參數進行監控。
核心組成與類型：
1. 柜體結構： 通常由殼體、母線室、斷路器室、電纜室、儀表室等部分組成，具備良好的防護等級（如IP4X）。
2. 核心器件： 主要包括斷路器（如真空斷路器、SF6斷路器）、隔離開關、負荷開關、電流/電壓互感器、繼電保護裝置等。
3. 主要類型： 按絕緣介質可分為空氣絕緣開關柜（AIS）和氣體絕緣開關柜（GIS）。GIS因其結構緊湊、可靠性高、受環境影響小，在現代變電站中應用日益廣泛。
開關柜是保障變電站靈活調度和故障隔離的第一道物理屏障。
二、變壓器：電能電壓變換的核心
變壓器是變電站的心臟，承擔著升高或降低電壓等級的核心任務，以實現電能的經濟傳輸和合理分配。
工作原理與關鍵特性：
1. 基本原理： 基于電磁感應定律，通過原邊和副邊繞組匝數比的不同，實現電壓和電流的變換，同時保持頻率不變。
2. 主要類型： 按用途可分為升壓變壓器、降壓變壓器和聯絡變壓器；按冷卻方式可分為油浸式變壓器（ONAN，OFAF等）和干式變壓器。主變壓器容量通常較大，是變電站中最大、最重的設備。
3. 重要組件： 包括鐵芯、繞組、絕緣油（對于油浸式）、冷卻系統、調壓分接開關、瓦斯繼電器、壓力釋放閥及各類監測傳感器。其運行狀態直接關系到整個電網的穩定。
三、并聯電容器及其配套設備：無功補償與電壓支撐的關鍵
并聯電容器裝置是變電站中用于改善電能質量、進行無功補償?shù)暮诵脑O(shè)備。它通過向系統提供容性無功功率，來平衡感性負載消耗的無功，從而提高功率因數、穩定系統電壓、降低線路損耗。
裝置構成詳解：

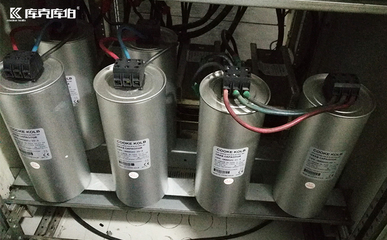

1. 并聯電容器組： 裝置的主體，由多個電容器單元通過串并聯方式組成，以滿足所需的額定電壓和容量。現代電容器通常為干式自愈式金屬化薄膜電容器，具有安全性高、壽命長的優點。
- 關鍵配套設備：
- 串聯電抗器： 核心配套設備之一。主要作用有：
- 限制合閘涌流： 抑制電容器組投入瞬間產生的巨大沖擊電流。
- 抑制諧波： 通過調諧，使電容器回路對特定次諧波（如5次、7次）呈感性，避免與系統感抗發生并聯諧振，放大諧波電流，保護電容器。電抗率（如4.5%~6%用于抑制5次及以上諧波）的選擇至關重要。
- 放電線圈： 在電容器組退出運行后，能在規定時間內（如5秒內）將端子電壓從峰值降至安全電壓以下（如50V），保障檢修人員安全。
- 熔斷器： 通常為噴逐式或限流式熔斷器，作為電容器內部故障的第一級保護，能在單個電容器元件擊穿時迅速將其從組中隔離，保證其余電容器繼續運行。
- 避雷器： 通常為金屬氧化物避雷器（MOA），用于限制投切操作或雷擊引起的過電壓，保護電容器絕緣。
- 投切開關： 用于控制電容器組的投入與退出。常用開關包括：
- 專用真空接觸器： 適用于頻繁投切，具有壽命長、過零投切性能好的特點。
- 真空斷路器： 用于容量較大或需要作為保護斷路器的場合。
- 控制保護裝置： 基于微機技術，實時監測母線電壓、電流、無功功率等，根據預設策略（如按電壓、無功、時間等）自動控制電容器組的投切，并實現過流、過壓、欠壓、不平衡電流等保護功能。
系統集成與作用：
整套并聯電容器裝置通過科學集成，實現了自動、快速的無功補償。它就近向負荷或電網提供無功支撐，減少了無功功率在電網中的長距離流動，有效提升了輸電效率、電壓質量和系統穩定性。
###
開關柜、變壓器和并聯電容器裝置構成了變電站一次系統的骨干。開關柜實現控制與保護，變壓器完成電壓等級轉換，而并聯電容器裝置則專注于無功補償與電壓調節。三者各司其職又緊密配合，共同保障了電能從發電廠到用戶端整個流程的可靠、優質與經濟。隨著智能電網的發展，這些設備正朝著智能化、高可靠性、免維護及深度狀態監測的方向不斷演進，以適應未來電力系統更高的要求。
